HUMIDITE ET RETRAIT DU BOIS
1 ] L'EAU
DANS LE BOIS
2 ] L'HUMIDITE
DU BOIS
3 ] LE
RETRAIT
4 ] BILAN
1-1 ] L'eau se présente de trois façons
|
eau qui circule dans les cellules |
EAU LIBRE |
|
eau qui imprègne les parois des cellules |
EAU DE SATURATION |
|
ou D'IMPREGNATION |
|
|
eau qui entre dans la composition des membranes |
EAU DE CONSTITUTION |

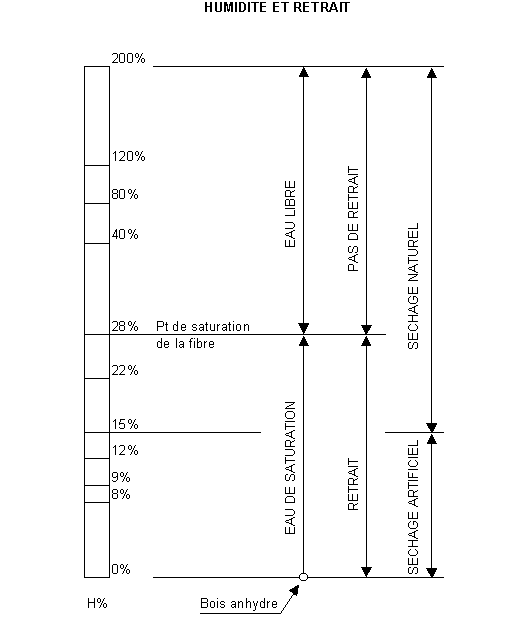

1-2 ] Des états caractéristiques
|
Les parois des cellules ne peuvent-être imprégnées que par une certaine quantité d'eau. Quand elles sont complètement imprégnées, on dit quelles sont saturées ou qu'on a atteint le |
|
|
POINT DE SATURATION |
|
Un morceau de bois qui n'a ni eau libre, ni eau de saturation est un |
|
|
BOIS ANHYDRE |
|
Pour obtenir un échantillon de bois anhydre |
Sécher l'échantillon à 105°C jusqu'à ce que son poids ne varie plus (environ 3h). |
|
Un morceau de bois chauffé à des températures plus élevées risquerait de subir des modifications chimiques. L'eau constitution disparaissant on obtiendrait du |
|
|
charbon de bois |
1-1 ] Degré d'humidité ou état hygrométrique du bois:
une méthode de détermination
|
* Peser un échantillon (pris dans un lot) |
Poids humide |
Ph |
|
* Peser le même échantillon rendu anhydre |
Poids anhydre |
P0 |
|
* Déterminer le poids de l'eau |
Ph – P0 |
|
* Calculer le degré d'humidité |
|
|
1-2 ] Degré d'humidité des bois sur pieds
|
Ils peuvent dépasser 100 % : En poids, il peut y avoir plus d'eau que de bois anhydre. |
|||
|
Plus les cellules sont de grande dimension et plus les parois de ces cellules sont minces, plus l'arbre pourra contenir d'eau. |
Peuplier |
250 à 200 % 90 à 100 % |
|
|
Sitôt l'abattage l'humidité du bois diminue rapidement et tombe
très vite à 25% 35% . |
1-3 ] Humidité désirée selon les utilisations
|
H % |
charpente |
menuiserie |
parquets |
ameublement |
22 |
||||
| 20 |
Fermettes |
|||
|
|
||||
|
|
Traditionnelle |
Extérieure |
||
|
|
||||
|
|
Lamellé-collé |
|||
|
|
Traditionnelle |
Intérieure |
Parquets |
Label NF |
|
|
||||
|
|
1-1 ] Evacuation de l'eau du bois
|
|
|
|
|
|
L'eau libre est dans les cellules et entre les cellules. |
L'eau libre s'échappe sous forme de vapeur par les ponctuations. |
L'eau d'imprégnation s'échappe. Les parois des cellules s'amincissent. |
|
|
|
|
||
|
|
EAU D'IMPREGNATION |
||
1-2 ] Le retrait
|
a ) Il apparaît donc uniquement quand l'eau d'imprégnation s'échappe. |
|
|
b ) Le phénomène inverse du retrait s'appelle |
LE GONFLEMENT |
|
c ) Ordre de grandeur du retrait |
1er exemple
|
Les coefficients de rétractabilité du chêne lorsque le bois passe de 16% à 15% ont environ les valeurs suivantes: |
Retrait longitudinal Retrait tangentiel Retrait radial |
0,02% 0,3% 0,15% |
|||
|
Que devient un cube de 100 mm d'arête ? |
|||||
|
|
|
|
|||
2ème exemple
En supposant que :
|
En ce qui concerne le retrait tangentiel pour une variation d'humidité de 1% le coefficient de rétractabilité moyen est de 0,3% |
|
Déterminer le retrait tangentiel d'une pièce de 200 mm pour une variation d'humidité de 28% à 15% |
|
|
Pour une variation du d° d'humidité de 1% on a un retrait de
Pour une variation de 28% à 15% (soit une variation de 13%) on a un retrait de 0,6 x 13 = 7,8 mm |
4 ] BILAN
Conséquences pratiques
|
- Des tolérances serrées sur les plans d'exécution ne peuvent être utilisées que si les pièces en cours de fabrication ou en attente d'assemblage sont maintenues dans un même état hygrométrique |
|
- Des déformations et des fentes peuvent être dues au retrait. |
