AGRANDISSEMENT D'UNE MAISON D'HABITATION

Etude du plancher

HippoSite

Mur j : mur du bâtiment existant, en pierres monté à la chaux + argile épaisseur 450 mm
Mur k : Partie nouvelle à monter. Mur en blocs de béton préfabriqués de 150 x 200 x 500 (parpaings). Isolation par l'extérieur épaisseur 90 (y compris enduit).
Cloison l : carreaux de plâtre de 70 reposant sur le plancher. (70 daN / m² de cloison).

Plancher sur solivage en résineux.

- Sous-face du plancher : plafond suspendu en éléments de terre cuite (ep 25 ) avec un enduit plâtre. (poids : 25 daN/m²)

- Charges d'exploitation : 150 daN/m²

- Revêtement de sol :
chambre : moquette (poids 6daN/m²)
SdB : carrelage (poids 25 daN/m²)

- Support de revêtement de sol : panneaux de particules CTBH rainé bouveté de 2700x900.

TRAVAIL DEMANDE

Définir le plancher (chambre et salle de bain). Pour cela on établira:

                        - une notice de calcul
                        - un descriptif
                        -Le dessin définissant l'ensemble du plancher

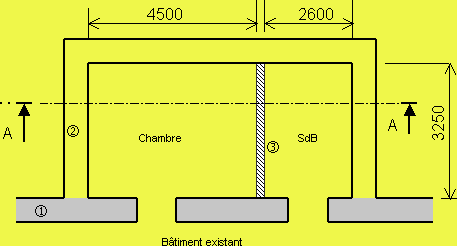

	vue en plan permettant de voir le calepinage des panneaux, la position des solives et des entretoises.

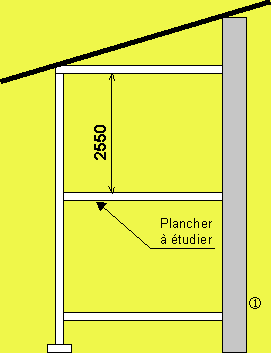

	coupe AA (représentant le plancher fini avec plafonds et revêtements de sol)
	détail de liaison des solives avec les murs

Abaque pour
panneaux de particules

La démarche pour réaliser la notice de calcul peut être la suivante:

1 Déterminer les charges sur les panneaux.

2 Définir un entr'axe de solives (sous multiple de la longueur des panneaux).

3 Déterminer avec l'abaque l'épaisseur des panneaux (flèche autorisée
1/400^ème de la portée).

4 Définir les charges sur chaque solive courante.

5 Choisir avec les tableaux la section de la solive courante (prédimensionnement).

6 De la même façon choisir la solive sous cloison.

7 Calculs de vérification contraintes et flèche pour solives courantes

8 Calculs de vérification contraintes et flèche pour solive sous cloison

Il y a intérêt à ébaucher le descriptif au fur et à mesure de l'exécution de la note de calcul et du dessin.
