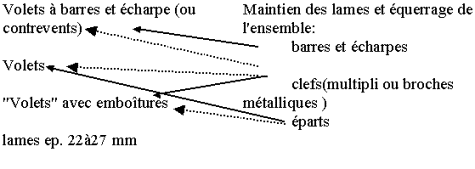

THÈME: VOLETS À BARRES ET ÉCHARPE (CONTREVENTS) |
||||||
QUELQUES DONNEES SUR LES FERMETURES. 1
I ] Fonctions à remplir par les volets et persiennes
Sécurité
Confort thermique
Protection des menuiseries
Aération (avec intimité)
Esthétisme
Mobilité (possibilité position ouverte ou entrouverte)
Durabilité
...
II ] Différents types de fermetures
|
Volet battant (à lames ou à panneaux) |
|
|
|
Volet battant persienné |
(Volet avec panneau persienné ) persiennes à l'américaine à la française lames ep.14 mm bâti ep.30à35 mm |
Liaison des lames avec le cadre:
Équerrage de l'ensemble: épart |
|
Volet pliant (ou persienne) |
feuilles qui se replient les unes sur les autres |
Liaison des feuilles : paumelles adaptées ( de dimension variable suivant l'emplacement). |
|
Volet accordéon (ou jalousie) |
Translation des axes dans une glissière haute (ou une haute et une basse).Possède parfois une projection. |
Maintien de l'ensemble : rail de suspension haut rail de guidage bas (parfois) |
|
|
Il permet de clore la baie sans ouvrir la fenêtre. Le volet ouvert est dissimulé dans un coffre. |

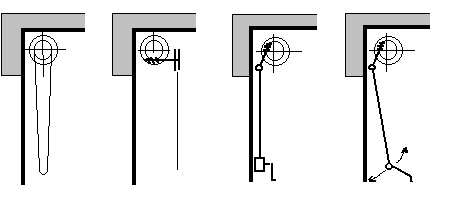

Différents systèmes de manoeuvre existent. |
||
|
Volet roulant |
|
||
|

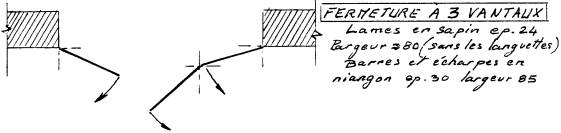

1°] Épure en position ouverte et position fermée. |
|
|
Elle permet de définir : |
|
|
a) les dimensions de chaque vantail |
|
|
b) l’angle de pliage des pentures |
|
2°] Dessin d’ensemble des volets fermés. Il comprendra une coupe horizontale et le détail d’assemblage des barres et écharpe.

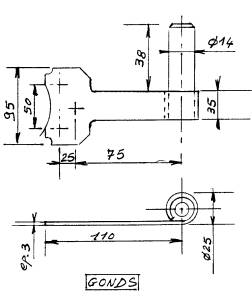

Les moyens de fixation au mur devront apparaître, et le dessin devra être coté.
Une nomenclature à plat accompagnera le dessin
 |
-Prendre conscience que, dès que l’on a des pièces
mobiles, elles doivent pouvoir prendre toutes les positions souhaitées, (même
les positions intermédiaires). D’où l’intérêt, parfois d’une épure.
-Prendre conscience que souvent il faut connaître les éléments de quincaillerie à utiliser avant de définir son ouvrage.
-Aborder la notion de rotation (mouvement circulaire par rapport à un axe fixe et par rapport à un axe mobile).
-Acquérir des connaissances sur les éléments de fermeture des baies.
-Revoir les normes de représentation de dessin (épaisseur des traits...) et la cotation.
 |
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
||
Marc Bultel HippoSite
