STABILITE AU VENT LE CONTREVENTEMENT

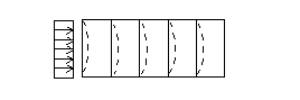

STABILITE TRANSVERSALE (en général vent sur long pan)

Elle est en général assurée par la structure principale (arcs, portiques avec 3 articulations au maximum)

Pour de faibles longueurs, elle peut être assurée par un réseau de cv ramenant les efforts sur les pignons qui eux seront stables.

Cette stabilité est à vérifier sous les effets du vent.

Pour cela il faut s’assurer que :

la structure peut reprendre les effets du vent

la maçonnerie ( fondations) peut également reprendre ces effets du vent.

STABILITE LONGITUDINALE (en général vent sur pignon)

AU NIVEAU DE LA TOITURE

A assurer par un système permettant à la toiture d'être indéformable (cv, panneaux...)

AU NIVEAU DES LONGPANS

Il s'agit de reprendre les efforts transmis par le rectangle "indéformable" formé par la toiture en prévoyant également un système indéformable tel que cv de longpan, poteaux encastrés, cadres, panneaux...

AU NIVEAU DU SOL

Il s'agit de reprendre les efforts transmis par les cv de longpan par les fondations

TYPES DE CV

On peut utiliser ou pas les fermes et pannes pour réaliser la poutre au vent.

Les fermes et pannes étant perpendiculaires, elles forment dons un système déformable. Il faut donc trianguler l'ensemble par

-des croix de saint André

- des treillis en N, V, K

-des panneaux rigides

Afin de réaliser une triangulation, les nœuds de CV doivent se trouver sur des points "durs".

Les cv peuvent être en bois ou en métal.

Il faut penser que l'on calcule avec le vent sur un pignon, et que si le vent frappe l'autre pignon tous les efforts sont inversés. Avec des cv en bois on peut reprendre une traction et une compression, alors que ce n'est pas le cas avec des CV métalliques.

NOMBRE DE TRAVEES CONTREVENTEES

Le nombre de poutres au vent n'est pas fonction de la longueur du bâtiment, mais de la surface du pignon (donc de l'effort à reprendre) et du système de cv.

Toutefois, on se limitera à 60m maxi entre deux poutres au vent.

Cette valeur peut-être réduite pour des problèmes de tenue au feu.

On dispose au maximum les cv dans les travées de rive, sinon l'on doit justifier que les pannes peuvent transmettre l'effort de compression entre le pignon et la première travée de contreventement.

REPARTITION DES EFFORTS DU VENT SUR LES POUTRES AU VENT.

our des bâtiments fermés de moins de 60 m de long, il est possible de cumuler les deux actions (au vent et sous le vent) pour les répartir sur les poutres au vent. Les surpressions ou dépressions s'annulent.
