ETUDE TECHNIQUE
|
|
I ] Suppositions concernant l'ouvrage à réaliser
1°) Démarche pour la recherche de l'assemblage.
3°) Reprise des efforts par des entailles appropriées.
4°) Reprise des efforts par des éléments de quincaillerie : Vis, tirefonds, boulons.
Nous supposerons :
que nous avons à réaliser un escalier d'intérieur,
que cet escalier se situera dans un local public,
que les marches ne seront pas revêtues
Nous n'avons pas de problème de résistance des bois à l'humidité. (escalier d'intérieur).
MARCHES : Il nous faut un matériau qui possède une bonne résistance à l'usure : bois dur. Eviter les bois tendres du type résineux, ou le sipo, ou l'acajou, sauf si les marches sont revêtues. Il nous faut des bois durs, se polissant bien, et ayant peu de retrait.
Exemples : Chêne
Orme
Iroko
Doussié
Kotibé
S'il y a collage, il faut bien sûr éviter des bois difficiles à coller comme le doussié.
LIMON : Un bois dur n'est pas obligatoire, le sipo pourrait convenir.
DES PIECES MASSIVES :
Chaque marche est un élément massif de section 250x90. Il y a donc des risques de déformation et des risques de formation de fentes à la moindre variation hygrométrique.
|
Solutions pour éviter les déformations : Réaliser la marche en deux ou trois parties collées entre elles. |
||
|
2 parties
|
Inconvénient éventuel : Usinage après assemblage |
|
|
3 parties
|
|

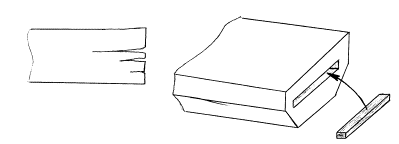

Solution pour éviter les fentes d'extrémité : collage d'une languette en rainure. |
||
|
|
||
|
Inconvénient : risque de problème esthétique. Problème à résoudre avec le client ou l'architecte. Possibilité de marquer délibérément l'assemblage en utilisant une essence différente de celle de la marche. |
||
|
De même nous sommes amenés à réaliser le LIMON en lamellé-collé. |
§ Définir des solutions qui soient les plus simples possibles.
- Simplicité d'exécution à l'atelier :
Peu d'usinage
Des usinages peu coûteux ( ne nécessitant pas de trop grandes précisions.
- Simplicité de montage :
Positionnement rapide des pièces
Fixations simples et rapides
§ Des solutions qui respectent le désir architectural.
§ Des solutions qui offrent les résistances mécaniques suffisantes.
§ Penser à la possibilité ou non de démontage
|
|
|
|
|
|
|
a) |
||
|
Solution qui impose des usinages complexes si l' on désire conserver aux marches la section prévue en partie courante. D' autre part, il faut prévoir une autre fixation pour que la marche ne puisse pas glisser, se déboîter. |
Attention !!! Le tenon ne présente aucune résistance étant donné le sens des fibre : TRES GRANDE FRAGILITE |
|
|

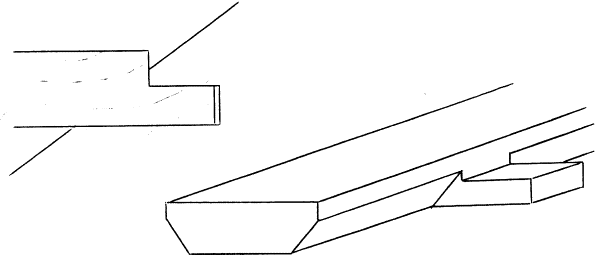

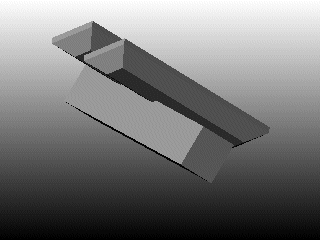

b) Limon ou marche entaillée ? Pour la reprise des efforts, il est préférable d'entailler le limon. |
||
|
|
|
|
a) Utilisation de vis : Ce qui intervient pour la reprise des efforts : Quantité Dimension (section) Type de vis (filetage) Longueur de vissage Caractéristique du bois Position des vis |
||
|
·Fixation par en dessous
|
Il faut une longueur de vissage suffisante. Cela peut donc entraîner une section de marche différente au droit du limon. |
|
|
Vis qui travaille le plus |
||
|
Inconvénient : trous sur la face inférieure du limon |
||
|
·Fixation par au dessus Problème : cacher les trous pour le passage des vis. Deux solutions sont envisageables : -utiliser des bouchons de bois -faire une marche en plusieurs parties avec un dessus rapporté sur chantier. Cette solution présente l'inconvénient du collage sur chantier, et de plus elle ne permet aucun démontage. |
|||
|
|
|||
|
|
|||
|
b Utilisation de boulons : Ce qui intervient pour la reprise des efforts : Quantité Section du boulon Matière du boulon Position Avantage : Résistance mécanique " indépendante" du matériau bois, des rondelles ou plaques métalliques pouvant répartir les efforts. Inconvénient : Problème esthétique, nous nous retrouvons avec des trous apparents sur les marches et sur le limon. |
|||
|
|
|||
|
|
||
